產品結構特點
1.結構合理，密封可靠，性能優良，設計美觀。
2.耐磨，耐腐蝕，抗磨蝕性能好，使用壽命長
3.材質及法蘭、墊片尺寸可根據實際情況或用戶選擇，滿足各種工程需要。
產品結構特點
1.結構合理，密封可靠，性能優良，設計美觀。
2.耐磨、耐腐蝕、抗磨蝕性能好，使用壽命長
3.材質及法蘭、墊片尺寸可根據實際情況或用戶選擇，滿足各種工程需要。

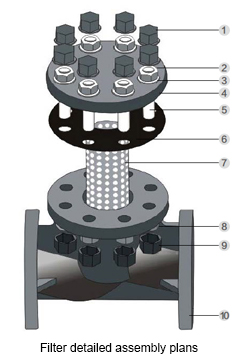

| 零件材質表 |
?
| 件號 | 名稱 | 材質 |
| 1 | 螺母蓋 | FRPP |
| 2 | 六角螺母 | 鋼 |
| 3 | 墊片 | 鋼 |
| 4 | 閥蓋 | FRPP,PVDF,CPVC,UPVC,PPH |
| 5 | 雙頭螺柱 | 鋼 |
| 6 | 橡膠墊片 | EPDM.FPM |
| 7 | 過濾器 | FRPP,PVDF,CPVC,UPVC,PPH |
| 8 | 六角螺母 | 鋼 |
| 9 | 螺母蓋 | FRPP |
| 10 | 閥體 | FRPP,PVDF,CPVC,UPVC,PPH |

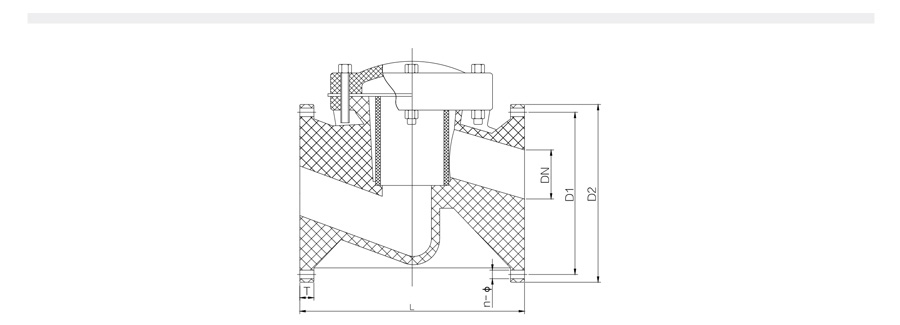

| 外形尺寸表 |
|
DN(mm) 公稱直徑 |
法蘭型尺寸 ( mm ) |
外形尺寸 |
DN(mm) 公稱直徑 |
接插字號 |
工作壓力(Mpa) |
||||
|
D2 |
D1 |
L |
T |
n-Φ |
L |
L |
|||
|
25(1") |
115 |
85 |
160 |
16 |
4-14 |
189 |
32 |
189 |
0.6 |
|
32(1-1/4") |
140 |
100 |
180 |
17 |
4-18 |
210 |
40 |
210 |
0.6 |
|
40(1-1/2") |
150 |
110 |
200 |
18 |
4-18 |
238 |
50 |
238 |
0.6 |
|
50(2") |
165 |
125 |
230 |
20 |
4-18 |
280 |
63 |
280 |
0.6 |
|
65(2-1/2") |
185 |
145 |
290 |
22 |
4-18 |
301 |
75 |
301 |
0.6 |
|
80(3") |
200 |
160 |
310 |
25 |
8-18 |
371 |
90 |
371 |
0.6 |
|
100 (4") |
220 |
180 |
350 |
25 |
8-18 |
504 |
110 |
504 |
0.6 |
|
125(5") |
250 |
210 |
400 |
30 |
8-18 |
? |
? |
? |
0.5 |
|
150(6") |
285 |
240 |
480 |
30 |
8-23 |
? |
? |
? |
0.4 |
|
200(8") |
340 |
295 |
500 |
35 |
8-23 |
? |
? |
? |
0.4 |
|
250(10") |
390 |
350 |
585 |
38 |
12-23 |
? |
? |
? |
0.4 |
?
